Mapowanie strumienia wartości (VSM) - na czym polega i jak je zrobić?

Mapowanie strumienia wartości (VSM, ang. Value Stream Mapping) to narzędzie lean, które na jednej kartce pokazuje całą drogę produktu - od zamówienia klienta do dostawy - razem z czasami każdego etapu i miejscami, w których powstaje marnotrawstwo. Brzmi prosto, a odpowiada na pytanie, które spędza sen z powiek niejednemu szefowi produkcji: gdzie tak naprawdę ucieka nam czas i pieniądze?

Większość firm tego nie wie, dopóki procesu nie narysuje. Wyrób fizycznie powstaje w kilka godzin, a klient czeka tygodnie. Ta różnica to czysty koszt: zapasy między operacjami, oczekiwanie, zbędny transport, poprawki. VSM pokazuje tę różnicę czarno na białym i mówi, od czego zacząć poprawę.

Czym jest mapowanie strumienia wartości?

Mapowanie strumienia wartości to graficzny obraz wszystkich czynności potrzebnych, żeby produkt lub usługa przeszły drogę od zamówienia do dostawy - tych, które dodają wartość, i tych, które jej nie dodają. Na mapie nanosi się dwa przepływy: materiału i informacji, a do tego czas każdego etapu. VSM patrzy na proces oczami klienta, bo to klient płaci tylko za czynności, które zmieniają wyrób zgodnie z jego oczekiwaniem. Reszta - oczekiwanie, zapasy, transport, kontrola - to koszt do ograniczenia.

Celem mapowania jest:

• znaleźć i nazwać marnotrawstwo (jap. muda) w procesie,
• oddzielić czynności dodające wartość od tych, które jej nie dodają,
• skrócić całkowity czas przejścia (lead time) i poprawić to, co dostaje klient.

"Bardzo często zadajemy sobie pytanie, czy proces, w którym pracujemy, na pewno jest efektywny. Najlepszą drogą, żeby to sprawdzić - czy jest w nim sporo marnotrawstwa - jest tak zwane mapowanie strumienia wartości: od zdefiniowania potrzeb klienta, przez zdefiniowanie wszystkich czynności w strumieniu, po pomiar czasów."

Sebastian Matyniak, prezes Brainstorm Group, Mapowanie strumienia wartości

VSM należy do lean management - podejścia, które poprawia firmę przez usuwanie marnotrawstwa, a nie dokładanie zasobów. Zwykle jest pierwszym krokiem transformacji, bo pokazuje, które inne narzędzia (SMED, 5S, kanban) i w którym miejscu warto wdrożyć.

→ VSM najczęściej ujawnia wąskie gardło procesu. Zobacz, czym jest wąskie gardło i jak je wyeliminować (Teoria Ograniczeń).

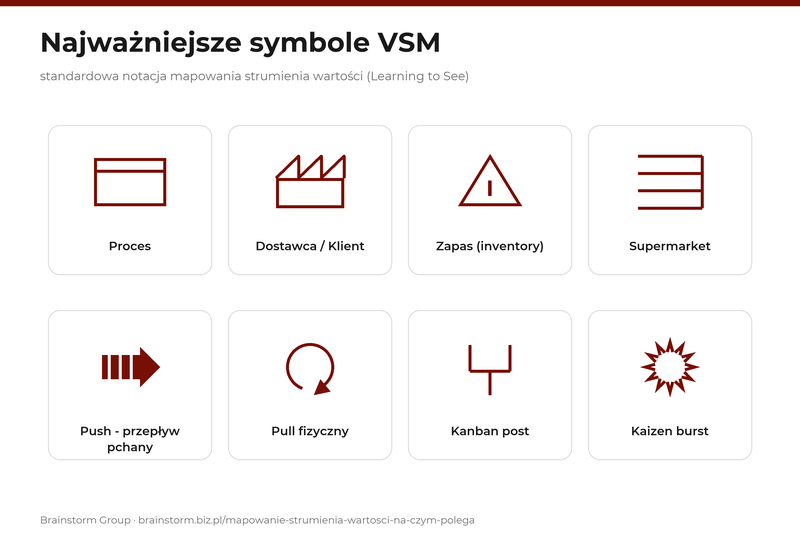

Symbole VSM - alfabet mapy

Mapę rysuje się umownymi symbolami, żeby każdy w firmie czytał ją tak samo. Nie trzeba znać wszystkich - na start wystarczy kilka:

Proces (prostokąt)

jeden etap, np. cięcie, montaż, pakowanie.

Dostawca / Klient (symbol fabryki)

kto dostarcza materiał i kto odbiera wyrób - początek i koniec mapy.

Zapas (trójkąt z literą „I")

towar, który leży i czeka między etapami.

Push (przepływ pchany) - kreskowana strzała

etap produkuje „do przodu", niezależnie od tego, czy następny tego potrzebuje. Tak rodzą się zapasy.

Pull fizyczny - pętla

następny etap sam pobiera materiał, gdy go potrzebuje. Przeciwieństwo push.

Kanban post

miejsce, w którym zbiera się karty-sygnały do uzupełnienia.

Kaizen burst (gwiazda)

zaznaczone na mapie miejsce do poprawy.

Mapa stanu obecnego a mapa stanu przyszłego

VSM to zawsze dwie mapy tego samego procesu - i to jest sedno metody, nie szczegół.

Mapa stanu obecnego (Current State Map) to zdjęcie procesu takiego, jaki jest dziś: ze wszystkimi zapasami, oczekiwaniem i przestojami. Rysujesz to, co widzisz na hali, a nie to, co „powinno być". Ta mapa odpowiada na pytanie, gdzie tkwi marnotrawstwo i ile naprawdę trwa droga wyrobu przez firmę.

Mapa stanu przyszłego (Future State Map) to ten sam proces zaprojektowany lepiej: z krótszym czasem przejścia, mniejszymi zapasami i przepływem ciągłym lub ssącym tam, gdzie to możliwe. To cel z policzonym czasem docelowym.

Różnica między jedną mapą a drugą to gotowa lista zmian do wdrożenia - każda zaznaczona jako kaizen burst. Bez mapy stanu przyszłego mapowanie zostaje samą diagnozą, a firma wie, że jest źle, ale nie wie, dokąd zmierzać.

Ile czasu w procesie naprawdę dodaje wartość? (PCE)

Najważniejsza liczba z VSM to efektywność cyklu procesu (PCE, Process Cycle Efficiency): jaki procent całego czasu przejścia to realna praca nad wyrobem, a ile to czekanie. W wielu zakładach produkt jest faktycznie obrabiany przez mniej niż jedną dziesiątą czasu, który spędza w firmie - resztę leży w kolejkach.

Policz swój wynik:

8 rodzajów marnotrawstwa, które VSM wyciąga na wierzch

Mapa jest po to, żeby zobaczyć marnotrawstwo, a nie samą produkcję. Lean nazywa marnotrawstwem (muda) każdą czynność, za którą klient nie chce zapłacić. Na strumieniu wartości szuka się ośmiu typów:

• Nadprodukcja - wytwarzanie więcej lub wcześniej, niż potrzeba.
• Oczekiwanie - przestoje ludzi i maszyn, czekanie na materiał, decyzję, dokument.
• Zbędny transport - przewożenie materiału w kółko z powodu złego układu zakładu.
• Nadmierne przetwarzanie - robienie więcej, niż klient wymaga (np. podwójna kontrola tego samego).
• Zapasy - towar leżący między etapami, zamrażający kapitał i miejsce.
• Zbędny ruch - chodzenie i szukanie, którego dałoby się uniknąć lepszą organizacją.
• Wady i poprawki - braki, które trzeba naprawiać albo produkować od nowa.
• Niewykorzystany potencjał ludzi - pomysły pracowników, których nikt nie zbiera ani nie wdraża.

VSM nie zostawia tych pojęć w teorii - pokazuje, gdzie konkretnie w Twoim procesie każde z nich powstaje. To jest właśnie ten moment, w którym z ogólnego „mamy marnotrawstwo" robi się konkretne „tutaj, na tym buforze, traci się dwa dni".

Co daje mapowanie strumienia wartości?

Dobrze zrobiony VSM przekłada się na konkrety, nie na slogany:

• Krótszy czas realizacji - widać, gdzie wyrób czeka, więc wiadomo, co skracać w pierwszej kolejności.
• Niższe koszty - mniej zapasów, mniej nadgodzin, mniej poprawek.
• Lepsza jakość - mapa pokazuje miejsca, gdzie powstają braki, zanim trafią do klienta.
• Decyzje na danych - inwestujesz tam, gdzie mapa pokazuje największą stratę, a nie „na czuja".

→ VSM to jeden z elementów szerszej układanki: jak poprawić jakość produkcji.

→ VSM to punkt startu - zobacz, jak później usprawnić przepływ materiałów w produkcji na podstawie mapy.

Najczęstsze pułapki przy mapowaniu

• Mapowanie zza biurka - mapa narysowana z danych z systemu, bez wyjścia na Gemba, utrwala fikcję, nie rzeczywistość.
• Mapowanie wszystkiego naraz - jeden strumień, jedna rodzina produktów. Reszta rozmywa obraz.
• Mapa bez planu - stan przyszły bez listy projektów z terminami zostaje rysunkiem na ścianie.
• Pominięcie zespołu - operatorzy znają realne czasy i wąskie gardła lepiej niż ktokolwiek.

VSM rzadko działa sam. Po zmapowaniu zwykle wdraża się konkretne narzędzia: SMED tam, gdzie problemem są przezbrojenia, a system ssący tam, gdzie piętrzą się zapasy. Granice procesu, który chcesz mapować, warto najpierw zrozumieć przez diagram SIPOC, a trudniejsze problemy jakościowe - przez Six Sigma i DMAIC. Całość spina transformacja lean. Samo mapowanie warto przećwiczyć na żywym procesie - robimy to na warsztatach VSM podczas Kongresu Lean.

Słowniczek pojęć

Lead time (czas przejścia)

całkowity czas od zamówienia do dostawy, razem z czekaniem i leżeniem w magazynie.

Czas dodający wartość

suma czasów, w których wyrób jest realnie obrabiany - reszta to marnotrawstwo.

Muda

japońskie słowo na marnotrawstwo - każdą czynność, za którą klient nie chce zapłacić.

Gemba

miejsce, gdzie powstaje wartość (hala produkcyjna). Tam zbiera się realne dane do mapy.

Kaizen burst

symbol na mapie oznaczający miejsce do poprawy.
